La cire perdue : du modèle au bronze

Une sculpture en bronze ne sort jamais d’un seul geste. Entre la terre modelée par l’artiste et le métal refroidi s’intercale une longue chaîne d’opérations, dont chacune peut ruiner les précédentes. La fonte à la cire perdue repose sur une idée simple : fabriquer une copie en cire de l’œuvre, l’enfermer dans un matériau réfractaire, faire fondre la cire pour libérer un vide, puis remplir ce vide de métal liquide. Le procédé se pratique depuis plus de cinq mille ans, du Proche-Orient ancien aux fonderies contemporaines, et sa logique n’a pas changé. Ce sont les matériaux d’enrobage et les moyens de chauffe qui ont évolué.

De la terre au métal : le principe de la cire perdue

Deux méthodes coexistent. La fonte directe consiste à modeler l’œuvre en cire, puis à l’enrober et à la sacrifier : le modèle disparaît dans l’opération, et l’on n’obtient qu’un seul exemplaire, sans possibilité de reprise. La méthode indirecte, très largement dominante dans la statuaire, interpose un moule intermédiaire pris sur le modèle original. L’original, en terre, en plâtre ou en résine, est ainsi conservé, et l’on peut tirer plusieurs épreuves en cire, donc plusieurs bronzes rigoureusement identiques.

Ce moule intermédiaire, autrefois systématiquement construit en moule à pièces de plâtre, se réalise aujourd’hui le plus souvent en élastomère maintenu par une chape rigide. La technique employée est exactement celle décrite dans la méthode du moulage au silicone, avec une exigence supplémentaire : la moindre déformation du moule souple se retrouvera dans la cire, puis dans le métal, et deviendra impossible à corriger sans reprise à l’outil.

Une question revient toujours : pourquoi couler creux ? Trois raisons se cumulent. La première tient à la matière, coûteuse au kilogramme, dont un remplissage plein consommerait des quantités déraisonnables. La deuxième relève de la physique du refroidissement : une masse pleine se contracte de manière inégale et se creuse de retassures internes, ces cavités qui affaiblissent le métal. La troisième est pratique, car une statue pleine de taille humaine deviendrait intransportable et impossible à sceller sur un socle ordinaire. Le noyau réfractaire résout les trois problèmes d’un coup, en imposant au métal une paroi d’épaisseur régulière.

Le vocabulaire mérite d’être fixé, car il revient à chaque étape. Le noyau est la masse réfractaire logée à l’intérieur de la cire, qui rendra le bronze creux. Les jets et les évents forment le réseau de canaux par lesquels le métal entre et l’air sort. La potée, ou la carapace selon les ateliers, désigne le moule réfractaire extérieur. Le décochage est l’opération de destruction de ce moule après refroidissement. La ciselure regroupe toutes les reprises à froid sur le métal brut.

La fonte à la cire perdue pas à pas : l’épreuve en cire

La cire d’épreuve n’est pas une cire d’abeille pure : les fonderies emploient des mélanges formulés, associant cires naturelles, paraffines et résines, afin d’obtenir une matière à la fois assez fluide à chaud, assez ferme à froid et peu déformable. Elle se coule dans le moule souple à une température modérée, souvent voisine de soixante dix degrés, puis le moule est retourné, roulé et vidé pour ne laisser qu’une paroi mince adhérant aux parois. L’opération se répète jusqu’à obtenir une épaisseur régulière de trois à cinq millimètres, qui deviendra celle du bronze.

L’épreuve démoulée est ensuite reprise à la main. Les coutures laissées par les plans de joint se grattent, les bulles se rebouchent à la cire chaude, les détails atténués se redressent à l’outil tiède. Cette retouche conditionne tout le reste : ce que l’on laisse dans la cire, on le retrouvera dans le métal, mais dix fois plus long à corriger. Sur une pièce de grande dimension, la cire est découpée en tronçons qui seront fondus séparément puis assemblés par soudure, choix qui allège les moules et sécurise le remplissage.

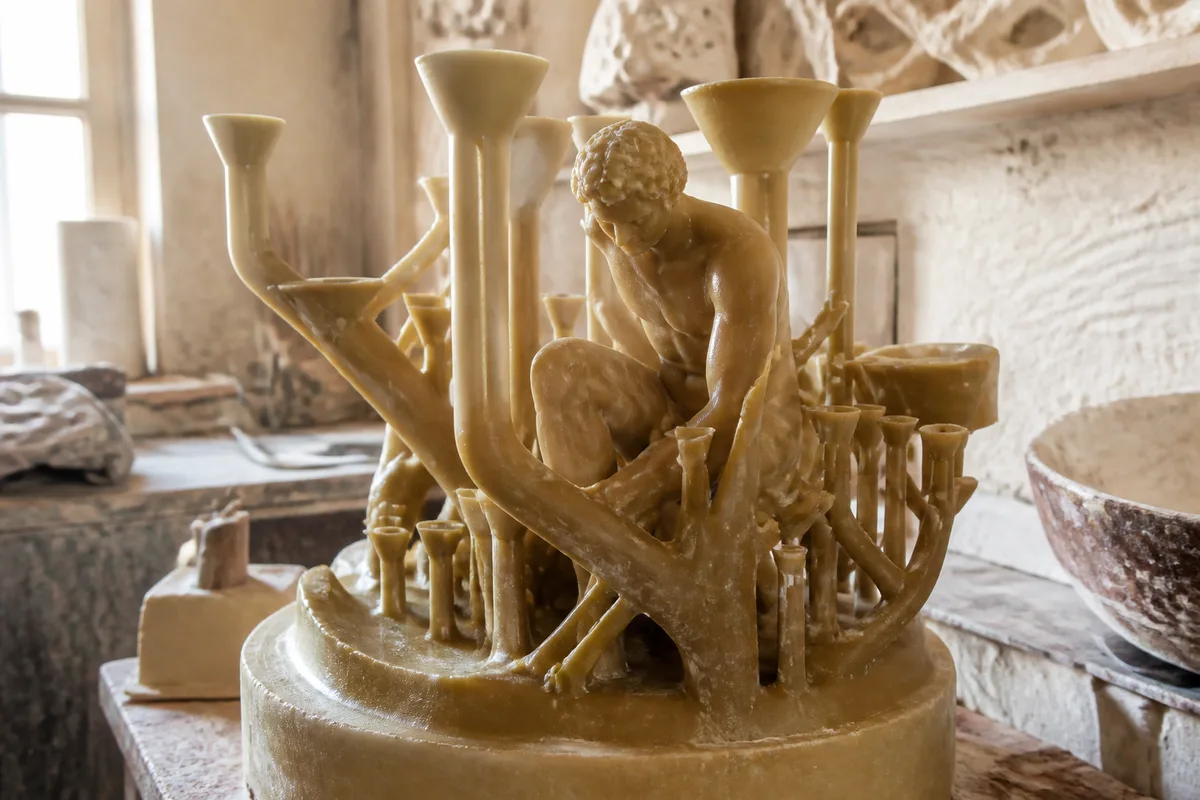

Vient alors la mise en place du noyau et des distanciers. Le noyau, garni de matière réfractaire, doit rester exactement à sa place quand la cire aura fondu : de fines tiges métalliques, plantées à travers la cire, le solidarisent au moule extérieur. Sans elles, le noyau s’affaisse et l’épaisseur de métal devient irrégulière, ce qui provoque des manques ou des surcharges. Les jets de coulée, les évents et les masselottes sont enfin greffés en cire, selon un dessin qui anticipe le trajet du métal et la remontée des gaz.

Potée ou carapace : deux façons d’enrober la cire

Le moule réfractaire se construit de deux manières. La potée traditionnelle est un mélange à base de plâtre et de charges réfractaires, brique pilée ou silice, dont la préparation et surtout le décochage produisent des poussières de silice cristalline dont l’inhalation est cancérogène : travail humidifié ou sous aspiration à la source, masque filtrant, nettoyage à l’aspirateur à filtre absolu et jamais au balai, appliqué en couches successives puis armé de fers. Elle est économique, tolérante, adaptée aux grandes pièces, mais lourde et longue à sécher. La carapace céramique, apparue dans l’industrie, procède par trempages répétés de la cire dans une barbotine, chaque couche étant sablée puis séchée. Elle donne une paroi mince, très fidèle, et supporte des cadences plus rapides.

Vient ensuite le décirage. Le moule est chauffé pour que la cire fonde et s’écoule, en étuve ou sous vapeur, avant une cuisson bien plus poussée qui achève de brûler les résidus et de céramiser la paroi. Cette cuisson dure généralement plusieurs heures et monte à plusieurs centaines de degrés. Un moule mal cuit conserve de l’humidité, et l’humidité au contact du métal liquide produit des projections dangereuses. La règle est constante en fonderie : on ne coule jamais dans un moule tiède ou douteux.

Le plâtre reste omniprésent dans cette chaîne, comme liant de potée, comme matière d’original ou comme chape de moule souple. Ses comportements à la prise et à la chauffe, décrits dans les repères de dosage et de prise du plâtre, expliquent une bonne part des accidents de fonderie : un plâtre trop chargé en eau se fissure à la cuisson et laisse passer le métal.

Couler, décocher, ciseler

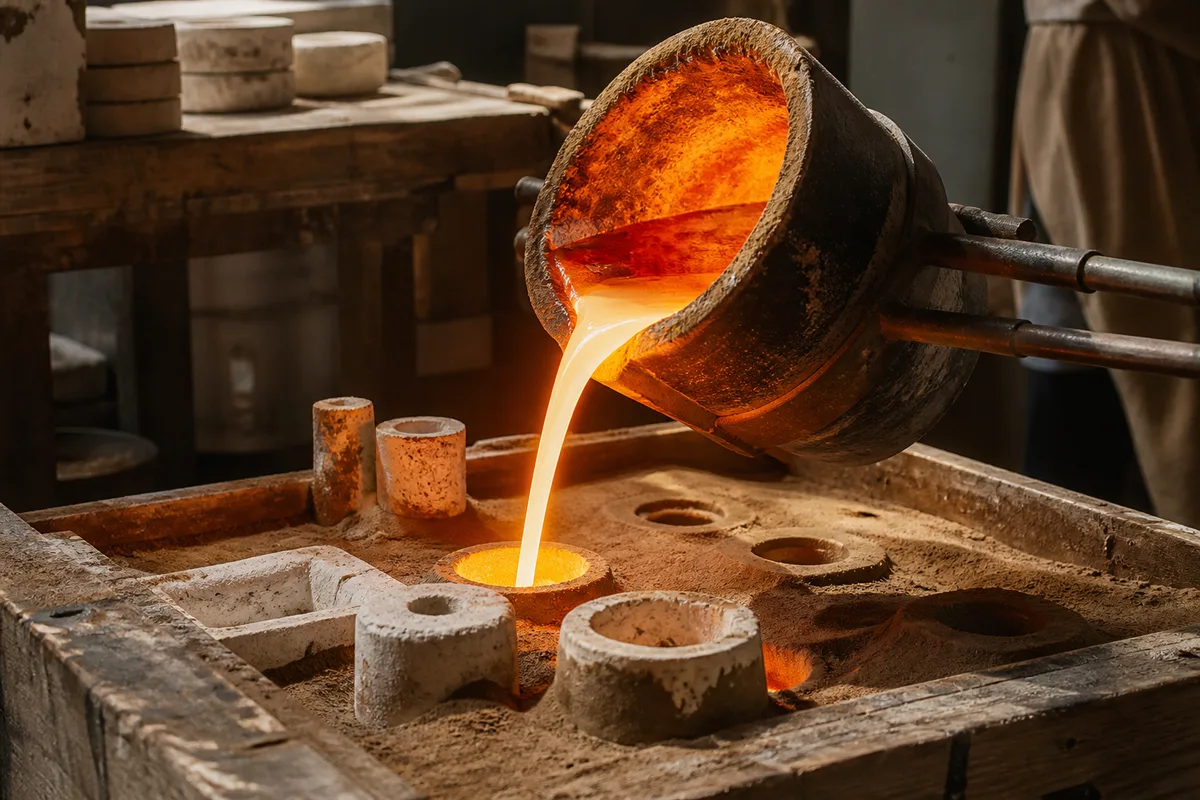

Le bronze d’art est un alliage de cuivre et d’étain, souvent complété de zinc et parfois de plomb en faible proportion pour améliorer la coulabilité. Les compositions varient d’une fonderie à l’autre, et le terme recouvre en réalité une famille d’alliages plutôt qu’une formule unique. Le métal se coule à l’état liquide, à une température de l’ordre de mille cent à mille deux cents degrés selon l’alliage. La coulée s’effectue en équipement complet de fondeur : écran facial, veste et tablier en cuir ou tissu aluminisé, guêtres, gants longs, aucun vêtement synthétique, sol sec et dégagé, personne dans l’axe des moules. Toute présence d’humidité au contact du métal liquide provoque une projection explosive, dans des moules préalablement calés et souvent enterrés dans du sable pour contenir une éventuelle rupture.

La coulée elle même dure quelques secondes. Le métal doit remplir la cavité d’un flux continu, sans reprise : une hésitation crée une soudure froide, ligne de faiblesse invisible qui se révélera au ponçage. Le refroidissement, lui, prend des heures, parfois une nuit entière pour une pièce massive. Le bronze se contracte en refroidissant, de l’ordre de un à deux pour cent selon l’alliage et la géométrie, ce qui explique qu’un tirage soit toujours très légèrement plus petit que son modèle.

Trois défauts occupent l’essentiel des reprises. Les soufflures, bulles de gaz emprisonnées, trahissent un moule insuffisamment cuit ou un métal chargé d’humidité. Les manques, zones où le bronze n’est pas parvenu, signalent un réseau d’alimentation mal dessiné ou une coulée trop lente. Les soudures froides marquent la rencontre de deux fronts de métal déjà figés en surface. Aucun de ces défauts ne se répare en soufflant plus fort au chalumeau : la pratique consiste à découper la zone saine, à rapporter du métal de même alliage et à reprendre la texture à l’outil, opération qui demande une main exercée pour ne pas se voir sur la pièce finie.

Le décochage libère ensuite la pièce brute. On casse le moule réfractaire, on retire le noyau par les orifices prévus, on coupe les jets à la scie ou au chalumeau. Apparaît alors un objet hérissé de tiges, marqué de bavures, souvent en plusieurs morceaux. La ciselure commence : ressoudure des éléments, reprise des soudures à la meule et au burin, restitution des textures au ciselet, ponçage progressif. Sur une statue de taille humaine, ce travail se compte en dizaines d’heures, et c’est lui qui distingue une fonte soignée d’une fonte bâclée.

Patine, édition et repères de coût

La patine est une coloration obtenue par réaction chimique à la surface du métal, généralement à chaud, à l’aide de sels appliqués au pinceau ou au pulvérisateur. Les nitrates et les sulfures donnent la gamme classique, et cette opération se conduit impérativement sous hotte aspirante ou en extérieur : les sulfures chauffés libèrent du sulfure d’hydrogène, gaz toxique qui sature rapidement l’odorat et devient indétectable au nez, et les nitrates dégagent des oxydes d’azote irritants, des bruns profonds aux verts, en passant par les noirs. La patine se fixe ensuite par cirage ou vernissage, et se comporte comme une peau vivante : exposée dehors, elle évolue avec la pluie et l’atmosphère, ce que retrouvent régulièrement les praticiens engagés dans la restauration d’un ornement de façade.

En France, la notion d’édition originale encadre le nombre d’exemplaires : un tirage est considéré comme original lorsqu’il ne dépasse pas huit exemplaires numérotés, auxquels peuvent s’ajouter quatre épreuves d’artiste. Au delà, on parle de reproduction. Les fondeurs apposent leur cachet sur la pièce, à côté de la signature et du numéro, et cette marque de fondeur constitue un élément d’identification précieux pour les historiens comme pour les restaurateurs.

Aucun de ces montants ne se transpose d’une pièce à l’autre : le volume de métal, la complexité des contre-dépouilles, le nombre de tronçons à ressouder et la finesse de la ciselure font varier le total dans des proportions considérables. Ce qui reste stable, en revanche, c’est la hiérarchie des postes : la matière première pèse toujours moins que les heures de main d’œuvre qu’exige le passage du modèle au bronze fini.
